Gran ayuda

Los Remolques son claves para ampliar la capacidad de carga de nuestro vehículo

Por lo que cuidar el correcto uso e instalación de sus partes nos asegurará una mayor vida útil del mismo.

Enganche seguro

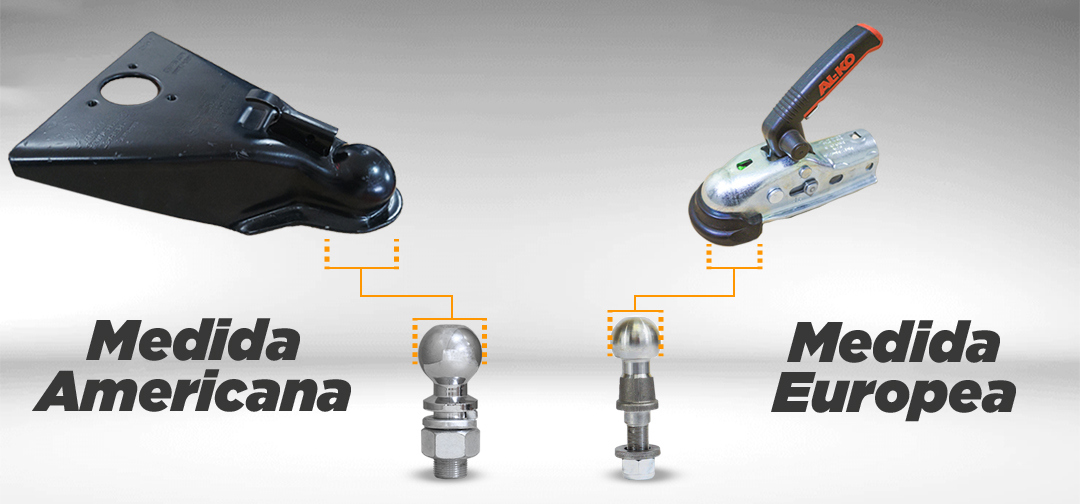

Acople y Bola

Tenemos en stock dos sistemas métricos: Sistema Americano (2’’, 2 5/16’’). Y el Sistema Europeo (50mm)

  • Si su acople es de 2’’ debe usar la bola con la medida correspondiente: 2’’
  • Si su Acople es Europeo de 50mm, debe usar la bola 50mm
Buen Uso

✔️ Con un correcto diseño del remolque, al acople debe llegar entre 8-10% del peso total. Es decir, si su remolque carga 1500kg, el acople soportará un máximo de 150kg

✔️Debe asegurarse que el acople y bola tengan el mismo sistema métrico (sea Americano o Europeo). Por ejemplo Acople 2’’ con bola 2’’

✔️Evitar que el acople se golpee con el piso, se arrastre por accidente ni que se deforme por engancharlo de forma brusca

Uso incorrecto:

❌ Usar acoples de medidas incompatibles con la bola de remolque. Por ejemplo utilizar un acople 2’’ con una bola 50mm

❌ Permitir que el acople se golpee o arrastre al momento de desenganchar el remolque

Instalación:
  • Empernar el acople al tubo de la medida correcta. Por ejemplo el Acople 2×3’’ debe colocarse en un tubo de 3’’
  • Utilizar el mismo tipo de tubo para el que fue diseñado el acople. Es decir, los acoples de base redonda deben ser instalados en tubos redondos. Mientras que los acoples de base cuadrada deben usarse en tubos cuadrados
  • En caso de soldar se debe cuidar de no debilitar el acople como tal, deformarlo ni permitir que se hagan agujeros en el mismo
Garantía:
  • Nuestros acoples tienen Garantía de 1 año por defectos de fábrica, garantizándole así un producto que funcionará al 100% de su capacidad desde el inicio.
  • En caso de modificar el producto o usarlo incorrectamente, se aplican limitaciones de garantía

Eleva la punta de tu remolque

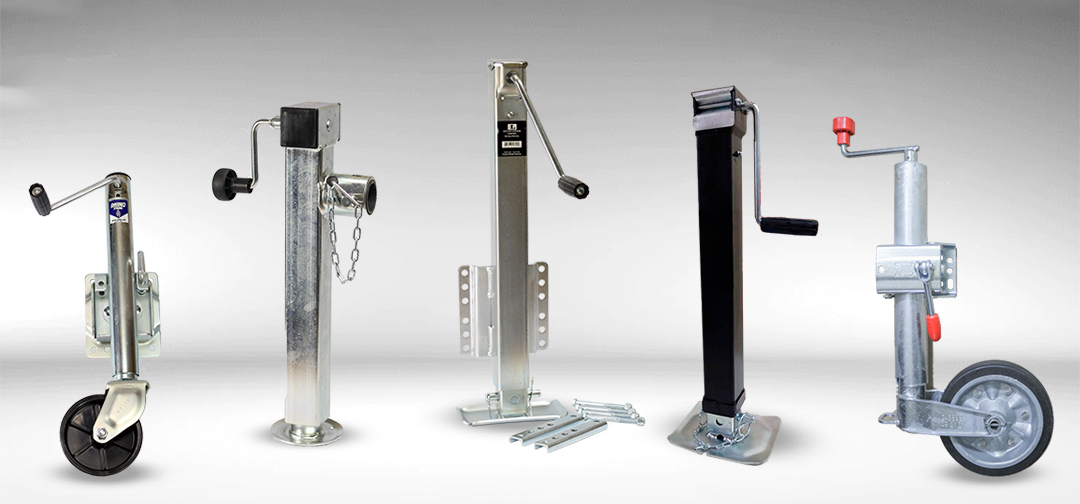

Patas Para Remolques

Las Patas para remolques, sean estacionarias o con ruedas, están diseñadas para aguantar el 20% del peso total del remolque.

Es decir; si una pata es compatible con remolques de 1500kg, esta soportará puntualmente el 20% de la carga total: 300kg

Según su diseño, las patas pueden ser compatibles con una o más abrazaderas, o simplemente venir listas para ser soldadas directamente a nuestro remolque.
Buen Uso

✔️ Con un correcto diseño del remolque a la pata debe llegar hasta un 20% del peso total. Es decir, si su remolque carga 1500kg, la pata soportará un máximo de 300kg

✔️ Debe asegurarse que la pata esté instalada con la abrazadera correspondiente a la capacidad total de peso

✔️ Regular la altura de la punta del remolque a través de la manivela de la pata

✔️ Antes de empezar a moverse, colocar la pata de manera horizontal si su abrazadera tiene dicha función

✔️ Antes de empezar a moverse, retirar la pata y guardarla en su vehículo si su abrazadera tiene la función de empernar y desempernar la pata a su remolque

✔️ Utilizar Pata con Rueda para reubicar el remolque, sea al desengancharlo o antes de engancharlo

Uso incorrecto:

❌ Utilizar patas que no corresponden a la capacidad de su remolque, esto dañaría el producto. Por ejemplo, si su remolque cargado pesa un total de 2000kg, no se debería utilizar la Pata para remolques hasta 750kg

❌ Levantar a pulso la punta del remolque si este es pesado, ya que podría sufrir lesiones corporales o que el remolque caiga y se golpee la punta

❌ Dejar enganchada y extendida la pata al momento de conducir con el remolque, esto la dañaría ya que no está diseñada para ir a altas velocidades ni recibir impactos por imperfecciones del camino o baches

❌ Dejar enganchada la pata con abrazadera de instalación rápida al momento de conducir con el remolque. Esto podría causar que el perno se desenrosque con las vibraciones o que la pata reciba impactos por imperfecciones del camino o baches.

Instalación:
  • Instalar las patas en las respectivas abrazaderas de su capacidad
  • Anclar las patas al remolque a través del bocín en caso de contar con Bocín
  • Si la Pata está diseñada para poder ser soldada directamente al remolque, debe asegurarse que la altura de la pata tanto extendida como recogida sea adecuada para su proyecto.
Garantía:
  • Nuestras Patas para Remolques tienen Garantía de 1 año por defectos de fábrica, garantizándole así un producto que funcionará al 100% de su capacidad desde el inicio.
  • En caso de modificar el producto o usarlo incorrectamente, se aplican limitaciones de garantía.

Instalación Pata para Remolque

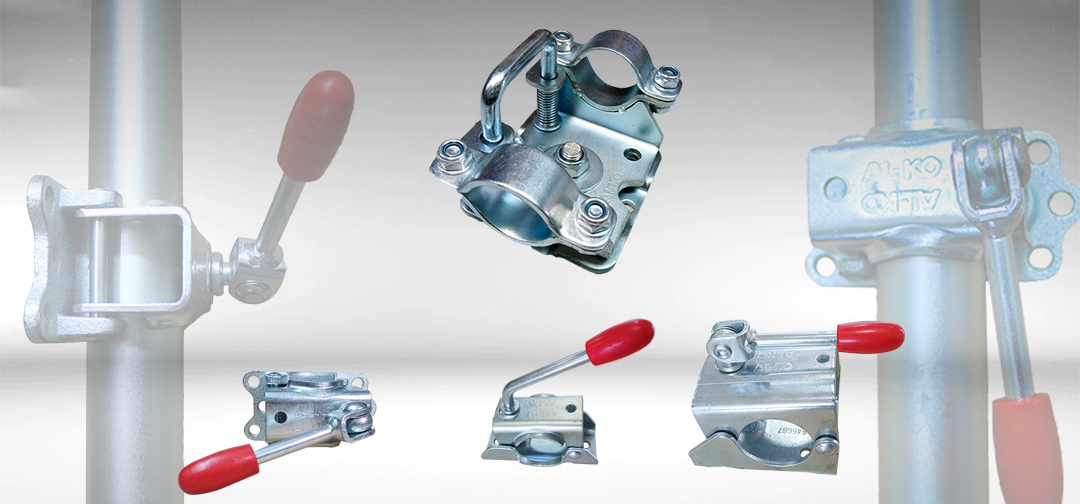

Abrazaderas para Patas Remolque

Las Abrazaderas soportan el peso puntual correspondiente a su respectiva pata. Es decir, que una Abrazadera diseñada para Patas compatibles con remolques hasta 750kg, soportará el 20%: hasta 150kg



Buen Uso

✔️ Las Abrazaderas fueron diseñadas para permanecer instaladas en la estructura de su remolque.

✔️ Empernar las abrazaderas directamente a su estructura o a través de platinas/bases que rodeen el tubo de su remolque

✔️ Hay abrazaderas que permiten colocar y retirar rápidamente la Pata de su remolque, mientras que otras permanecen empernadas a la medida que usted determine como conveniente

✔️ Si su abrazadera es de rápida colocación, debe retirar la pata cuando no se la esté usando con su remolque

Uso incorrecto:

❌ Utilizar abrazaderas que no corresponden a la capacidad de su remolque, esto dañaría el producto. Por ejemplo, si su remolque cargado pesa un total de 2000kg, no se debería utilizar la abrazadera para Patas compatibles con remolques hasta 750kg

❌ Soldar la abrazadera sin ser profesional, esto puede deformar la abrazadera además de comprometer la salud de quien realice la soldadura

Instalación:
  • Las abrazaderas están diseñadas para ser instaladas con pernos
  • Hay patas que incluyen bocín circular, mismo que debe ser soldado a la estructura de su remolque
  • Si bien se pueden soldar las abrazaderas a su remolque, esto debe ser realizado por un profesional y bajo su propia responsabilidad, ya que soldar sin cuidado puede deformar el producto.
Garantía:
  • Nuestras Abrazaderas para Patas de Remolques tienen Garantía de 1 año por defectos de fábrica, garantizándole así un producto que funcionará al 100% de su capacidad desde el inicio.
  • En caso de modificar el producto o usarlo incorrectamente, se aplican limitaciones de garantía.

Rodamientos listos

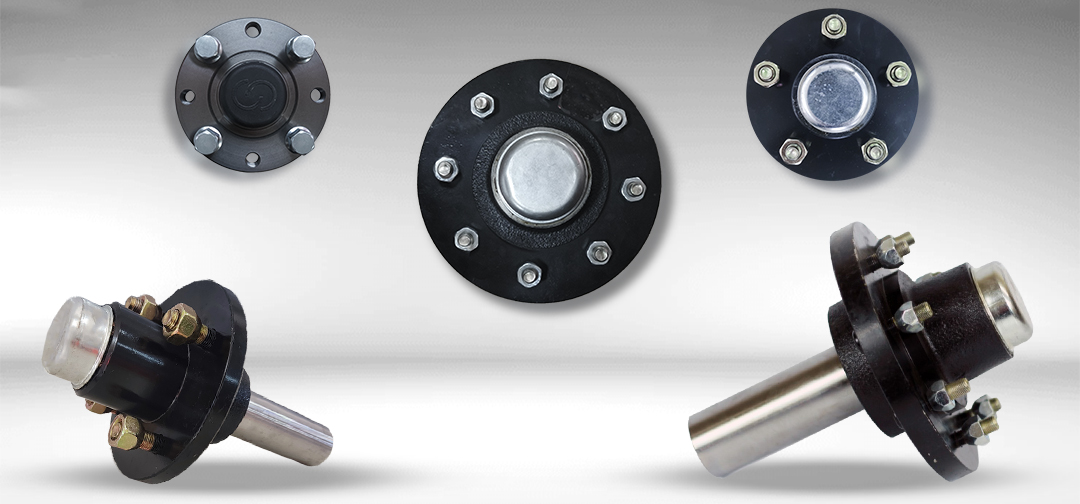

Manzanas

Nuestras Manzanas, vienen ensambladas y con todos los componentes listos para usarse. Cuentan con puntas de eje y rodamientos según la capacidad requerida, así como la cantidad de pernos y sus respectivas medidas.
Buen Uso

✔️ Las manzanas se deben alinear correctamente para poder soldar a escuadra las puntas de eje al tubo/eje que usted elija para su proyecto

✔️ Debe asegurarse que las medidas de las manzanas sean compatibles con el aro

✔️ Se debe desarmar completamente para soldar la punta de eje y evitar que el calor dañe los rulimanes

✔️ Es recomendable sustituir la grasa azul antioxidante antes de volver a ensamblar la manzana

Uso incorrecto:

❌ Utilizar Aros con manzanas que no sean compatibles, tanto en Capacidad de carga como en medidas de los Pernos. Por ejemplo, utilizar aros de 4 huecos medida 115mm con manzanas 4 pernos de medida 100mm

❌ Combinar con elementos reciclados que no aseguren la capacidad necesaria

Instalación:
  • Se debe desarmar completamente para soldar la punta de eje y evitar que el calor dañe los rulimanes
  • Debe alinear y escuadrar correctamente las puntas de eje para empezar soldar
Garantía:
  • Nuestras Manzanas con Punta de eje tienen Garantía por defectos de fábrica, garantizándole así un producto que funcionará al 100% de su capacidad desde el inicio.
  • En caso de modificar el producto o usarlo incorrectamente, se aplican limitaciones de garantía.
  • Manzanas ALKO: Garantía 12 meses por defectos de Fábrica
  • Manzanas CAPO: Garantía 6 meses por defectos de Fábrica

absorción impactos y vibraciones

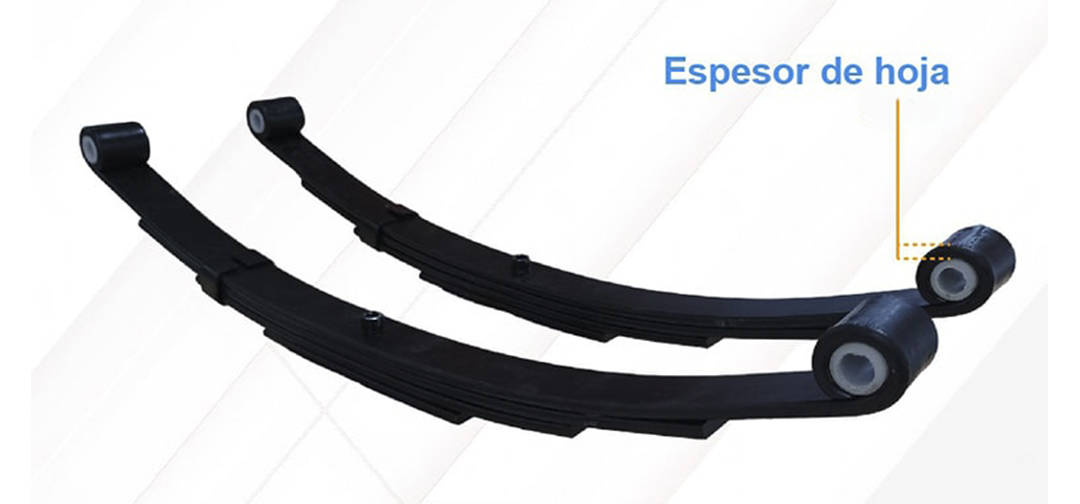

Paquetes de resorte

Son elementos elásticos empleados en sistemas de amortiguación. Se componen de láminas de acero capaces de recuperar su posición inicial tras ser sometidas a una fuerza. Funcionan en forma de resorte semi elíptico, soportando las cargas en los extremos, amortiguando distribuyendo la fuerza en todo el elemento.





Buen Uso

✔️ Los paquetes de resorte se deben alinear y escuadrar correctamente para evitar acciones erráticas durante el uso del remolque

✔️ Debe asegurarse que la capacidad y resistencia de los paquetes de resorte sea la adecuada para su proyecto: 30% de margen de seguridad y no cargar menos del 50% de la capacidad de la suspensión ya que no se efectuaría la amortiguación necesaria.

Uso incorrecto:

❌ Utilizar paquetes de resortes de segunda mano/chatarra, que ya estén estirados, deformados y con fuerte corrosión.

❌ Combinar orejas/abrazaderas que no resistan las capacidades requeridas

Instalación:
  • Paquetes de resorte doble ojo, pueden instalarse con orejas y abrazaderas ofrecidas en nuestro establecimiento
  • Pueden utilizarse por encima o debajo del eje para construir remolques cama alta/cama baja
  • Debe alinear y escuadrar correctamente los paquetes al eje y manzanas
Garantía:
  • Nuestros paquetes de resorte cuentan con garantía por defectos de fábrica, garantizándole así un producto que funcionará al 100% de su capacidad desde el inicio.
  • En caso de modificar el producto o usarlo incorrectamente, se aplican limitaciones de garantía.
  • Paquetes de resorte ALKO: Garantía 12 meses por defectos de Fábrica
  • Paquetes de resorte CAPO: Garantía 6 meses por defectos de Fábrica

Cálculo estándar para Distribución de pesos y margen de seguridad

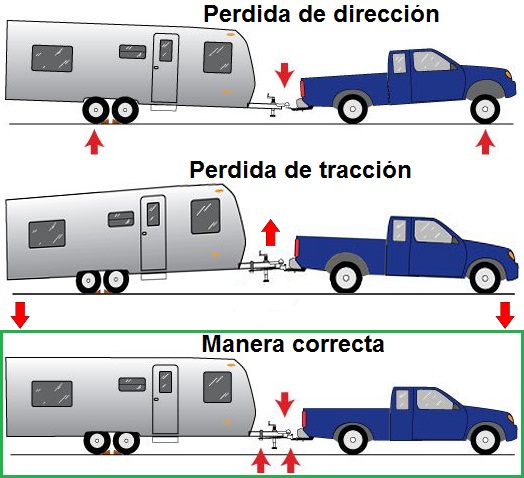

1) Distribución estándar peso:

Cada proyecto es diferente y hay que tener muy en cuenta la concentración de peso vs el largo de la carga y estructura + los caminos por los que transitará el remolque. A continuación consideraciones generales para evitar problemas de mala ubicación de centro de masa en su remolque cargado:

  • Peso en el acople: 8% – 10%
  • Peso en pata de remolque: 20% del total de la carga
  • Peso sobre los ejes: 90% del peso total

La mayor concentración de peso debe descansar sobre el/los ejes del remolque, cuanto más nos alejamos de este centro de masa menor porcentaje de peso percibiremos.

Por este principio debemos medir y colocar a la distancia adecuada tanto la pata delantera como el acople para que reciban la carga estipulada.

Invitamos a reevaluar y ajustar estas consideraciones según su proyecto en particular







2) Cálculo margen para seguridad de carga:

Por distintos imprevistos se recomienda considerar un porcentaje de margen de seguridad para la suspensión de su remolque.

La AASTHO (American Association of State Highway and Transportation Officials) establece que por seguridad ante imprevistos la capacidad de carga debe aumentarse debido al impacto en diseño de puentes y/o irregularidades del camino.

Carga de seguridad (Cs): constituye aquella carga que se concibe con el objeto de evitar posibles fallas en la estructura debido a sobrecargas. Según el Colegio de Ingenieros Mecánicos de Pichincha se recomienda asignar un valor 20 Kg/m2 como carga de seguridad adicional para estructuras metálicas convencionales.



¿Cómo debo calcular la resistencia total que debe tener mi remolque, según la carga?

Nomenclaturas a tener en cuenta:

  • Pe= Carga Permanente
  • Cs= Carga de seguridad
  • Cm= Carga muerta
  • Ca = Carga viva
  • Ci= Carga de impacto
  • Cd= carga del diseño
  • Área del remolque en mts 2

Para efectos didácticos tomaremos en cuenta los siguientes factores:

  • Peso total estructura remolque: 120kg
  • Área total: 2.4mts2
  • Carga: 2 motos, peso total 400kg

Sumando los componentes del remolque tenemos 120kg (Pe), cuya área total de construcción es 2.4 mts2 y vamos a transportar 2 motos cuyo peso total es 400kg ( Ca)

  1. Determinar la carga de seguridad, multiplicando el factor por el área del remolque Cs= 20kg /m2 X A
  2. Determinar la carga muerta del remolque CM= Pe+Cs
  3. Determinar la carga de impacto. Ci=0.30 x (Cm+Ca)
  4. Determinar la carga del diseño Cd=Cm+Cv+Ci

La cd es la carga que debemos considerar para tener una tolerancia para eventuales esfuerzos por malos caminos, maniobras etc.
Estos factores externos podrían hacer variar los porcentajes o factores utilizados

Resolución para ejemplo:

  1. Determinar la carga de seguridad:
    1. Cs= 20kg /m2 X A
    2. Cs= 20kg /m2 X 2.40 = 48kg
  2. Determinar la carga muerta del remolque:
    1. CM= Pe+Cs
    2. CM=120kg+48kg=168kg

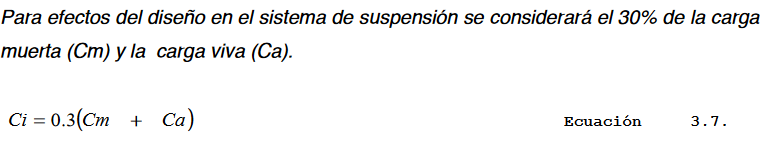

  3. Determinar la carga de impacto.
    1. Ci=0.30 x (Cm+Ca)
    2. 30x(168kg+400kg)=170.4
  4. Determinar la carga del diseño
    1. Cd=Cm+Cv+Ci
    2. 168kg+400kg+170.40kg=738.40kg

La AASTHO recomienda considerar el +/- 30% adicional de la suma de la carga estática (muerta) + carga dinámica (viva).



Invitamos a reevaluar y ajustar estas consideraciones según su proyecto en particular
Puede revisar también esta tesis referente, específicamente páginas 75, 106, 211 – 228:
Tesis – Facultad de ingeniería mecánica // Jorge López y Mauricio Morillo





3) Ejemplos específicos en construcción de Remolques

Para definir un margen de seguridad adecuado en la construcción de remolques, debes tener en cuenta el tipo de carga y las condiciones de operación. A continuación brindamos una guía para los dos escenarios:



A) Carga Estándar (1000 lbs):

Margen de seguridad recomendado: En construcciones estándar de remolques para cargas comunes (como cajas, vehículos, etc.), se suele usar un margen de seguridad del 20-30% sobre la capacidad de carga.

Cálculo:

  • Para una carga de 1000 lbs:

    • Si se aplica un margen del 20%, el excedente sería:
      1000lbs×0.20 = 200lbs

    • Capacidad total recomendada del remolque:



    • Si se aplica un margen del 30%, el excedente sería:

    • Capacidad total recomendada del remolque:

B) Generador con Vibraciones (3000 kg):

  • Margen de seguridad recomendado: Cuando el remolque va a transportar equipos que generan vibraciones significativas (como un generador eléctrico), el margen de seguridad debe ser mayor debido a la fatiga extra que causan las vibraciones. Se recomienda duplicar la capacidad de carga, lo que equivale a un margen de seguridad del 100%.

    Cálculo:

    • Para un generador de 3000 kg (6600 lbs):
      • Si aplicas un margen del 100%, el excedente sería:

      • 3000 kg×1.00=3000 kg


      •  Capacidad total recomendada del remolque:

En resumen:

  • Para cargas regulares de 1000 lbs, un margen de seguridad del 20-30% es suficiente, lo que implica una capacidad de 1200-1300 lbs.
  • Para un generador de 3000 kg (6600 lbs), con vibraciones, se recomienda un margen del 100%, por lo que la capacidad del remolque debería ser de 6000kg (13200 lbs.)



Invitamos a reevaluar y ajustar estas consideraciones según su proyecto en particular
Puede revisar también esta tesis referente, específicamente páginas 35-41, 50-56 y 192:
Tesis – Facultad de ingeniería mecánica // Jorge López y Mauricio Morillo
